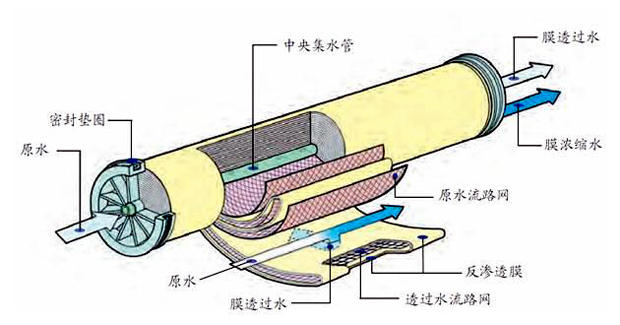

一、造成 RO 使用壽命縮短的原因
1.1、反滲透設(shè)備中有殘余氣體在高壓下運(yùn)行，形成氣錘會(huì)損壞反滲透膜。常有兩種情況發(fā)生:
A、設(shè)備排空后，重新運(yùn)行時(shí)，氣體沒有排盡就快速升壓運(yùn)行。應(yīng)在 2～4bar 的壓力下將余下的空氣排盡后，再逐步升壓運(yùn)行。
B、在預(yù)處理設(shè)備與高壓泵之間的接頭密封不好或漏水時(shí)(尤其是微濾器及其后的管路漏水)當(dāng)預(yù)處理供水不很足時(shí)，如微濾發(fā)生堵塞，在密封不好的地方由于真空會(huì)吸進(jìn)部分空氣。應(yīng)清洗或更換微濾器，保證管路不漏。總之，應(yīng)在流量計(jì)中沒有氣泡的情況下逐步升壓運(yùn)行，運(yùn)行中發(fā)現(xiàn)氣泡應(yīng)逐漸降壓檢查原因。
1.2、 反滲透設(shè)備關(guān)機(jī)時(shí)的方法不正確
A、關(guān)機(jī)時(shí)快速降壓沒有進(jìn)行徹底沖洗。由于膜濃水側(cè)的無機(jī)鹽的濃度高于原水，易結(jié)垢而污染膜。
B、用投加化學(xué)試劑的預(yù)處理水沖洗。因含化學(xué)試劑的水在設(shè)備停運(yùn)期間可能引起膜污染。反滲透設(shè)備在準(zhǔn)備關(guān)機(jī)時(shí)，應(yīng)停止投加化學(xué)試劑，逐步降壓至 3bar 左右用預(yù)處理好的水沖洗 10min，直至濃縮水的 TDS 與原水的 TDS 很接近為止。
1.3、 反滲透設(shè)備消毒和保養(yǎng)不力導(dǎo)致微生物的污染
這是復(fù)合聚酰胺膜使用中普遍存在的問題，因?yàn)榫埘０纺つ陀嗦刃圆睿谑褂弥袥]有正確投加氯等消毒劑，加上用戶對(duì)微生物的預(yù)防重視不夠，容易導(dǎo)致微生物的污染。目前許多廠家生產(chǎn)的純水微生物超標(biāo)，就是消毒、保養(yǎng)不力造成的。
主要表現(xiàn)為：出廠時(shí)，RO 設(shè)備沒有采用消毒液保養(yǎng)，設(shè)備安裝好后沒有對(duì)整個(gè)管路和預(yù)處理設(shè)備消毒；間斷運(yùn)行不采取消毒和保養(yǎng)措施；沒有定期對(duì)預(yù)處理設(shè)備和反滲透設(shè)備消毒；保養(yǎng)液失效或濃度不夠。
1.4、 反滲透設(shè)備余氯監(jiān)測(cè)不力
如投加 NaHSO3 的泵失靈或藥液失效，或活性炭飽和時(shí)因余氯損壞膜。
2、清洗不及時(shí)與清洗方法不正確導(dǎo)致的膜性能的損壞設(shè)備

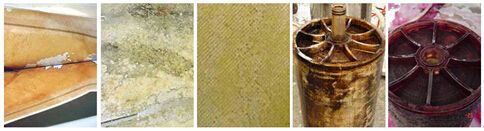

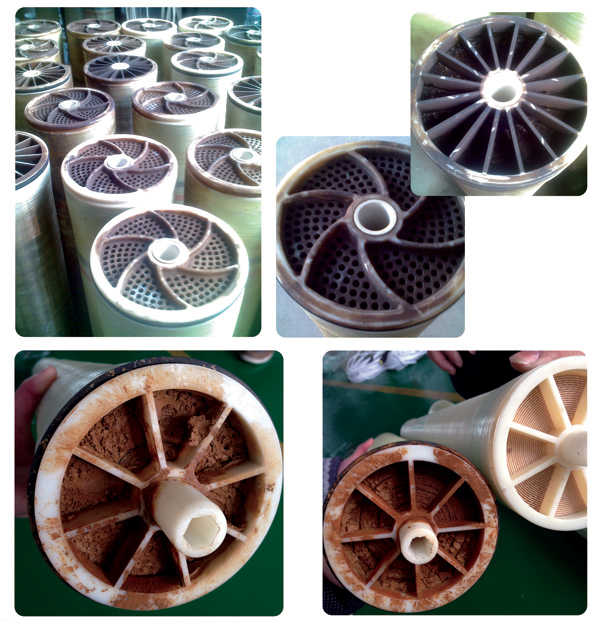

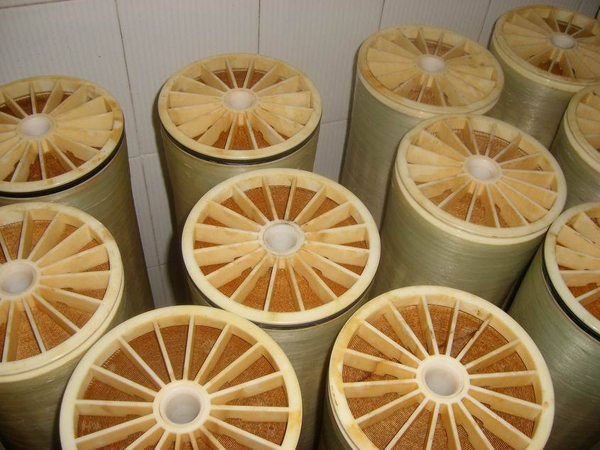

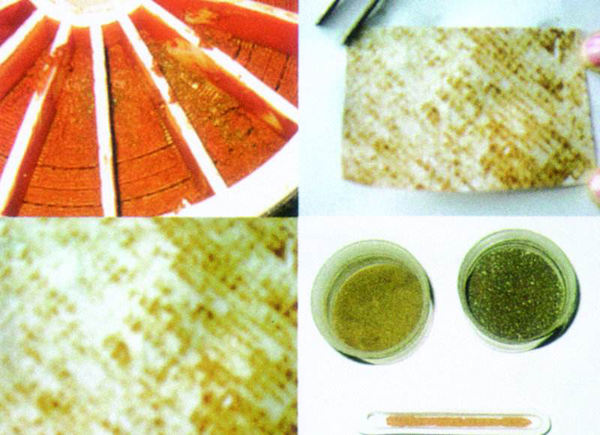

在使用過程中，除了性能的正常衰減外，由于污染而引起設(shè)備性能的衰減更為嚴(yán)重。通常的污染主要有化學(xué)垢，有機(jī)物及膠體污染，微生物污染等。不同的污染表現(xiàn)出的癥狀是不同的。
鑒別污染類型要綜合原水水質(zhì)、設(shè)計(jì)參數(shù)、污染指數(shù)、運(yùn)行記錄、設(shè)備性能變化及微生物指標(biāo)等加以判斷：
（1）膠體污染:發(fā)生膠體污染時(shí),通常伴隨著以下兩個(gè)特性：
A、前處理中微濾器堵塞得很快,尤其是壓差增大很快。
B、SDI 值通常在 2.5 以上。
（2）微生物污染:發(fā)生微生物污染時(shí)，RO 設(shè)備的透過水和濃縮水中的細(xì)菌總數(shù)都比較高，平時(shí)一定沒有按要求進(jìn)行保養(yǎng)和消毒。
（3）鈣垢：可依據(jù)原水水質(zhì)及設(shè)計(jì)參數(shù)進(jìn)行判斷。對(duì)碳酸鹽型水而言，如果回收率為 75%時(shí)，設(shè)計(jì)時(shí)投加了阻垢劑，濃縮液的 LSI 應(yīng)小于 1；不投加阻垢劑時(shí)濃縮液的 LSI 應(yīng)小于零，一般不會(huì)產(chǎn)生鈣垢。
（4）可用 1/4 英寸的 PVC 塑料管插入組件中測(cè)試組件不同部位的性能變化進(jìn)行判斷。
（5）根據(jù)設(shè)備性能的變化判斷污染的類型。
（6）可用酸洗(如檸檬酸、稀 HNO3)，根據(jù)清洗的效果和清洗液判斷鈣垢，通過清洗液成分分析進(jìn)一步證實(shí)。
（7）對(duì)清洗液進(jìn)行化學(xué)分析：取原水、清洗原液、清洗液、三個(gè)樣分析。在不能確定污染的類型時(shí)，通常采用清洗(3)+消毒+0.1%HCl(pH 為 3)的步驟清洗。
二、防止膜性能的損壞
新的反滲透膜元件通常浸潤 1%NaHSO3 和 18%的甘油水溶液后貯存在密封的塑料袋中。在塑料袋不破的情況下，貯存 1 年左右，也不會(huì)影響其壽命和性能。當(dāng)塑料袋開口后，應(yīng)盡快使用，以免因 NaHSO3 在空氣中氧化，對(duì)元件產(chǎn)生不良影響。因此膜應(yīng)盡量在使用前開封。
反滲透設(shè)備試機(jī)完后，我們采用過兩種方法保護(hù)膜。設(shè)備試機(jī)運(yùn)行兩天(15～24h)，然后采用 2%的甲醛溶液保養(yǎng);或運(yùn)行 2～6h 后，用 1%的 NaHSO3 的水溶液進(jìn)行保養(yǎng)(應(yīng)排盡設(shè)備管路中的空氣，保證設(shè)備不漏，關(guān)閉所有的進(jìn)出口閥)。兩種方法均可得到滿意的效果。第一種方法成本高些，在閑置時(shí)間長(zhǎng)時(shí)使用，第二種方法在閑置時(shí)間較短時(shí)使用。
